公称直径：DN300~DN2600

公称压力：PN0.25~PN40

流速监测范围：1.0~4.5m/s

管道介质：水

概述：

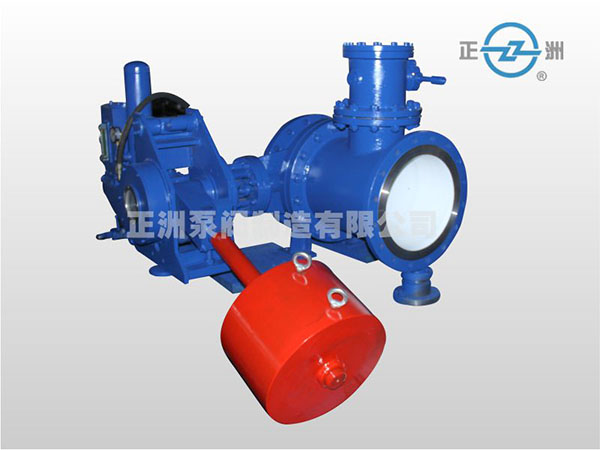

       紧急遮断阀（爆管阀）主要由以下几个部分组成：主阀（包括重锤机构）,流速感应部分（流速感测器），列管部分，油压系统（包括缓冲油缸，储油及油路）。其结果详见附图1.一般设置在配水池出口端的地下窨井中或送配水管线地下窨井中。当送配水管线下游一旦破管发生大量泄漏时，可以紧急遮断上游配水管线的水源，使损失降到最低限度，保护人民生命财产安全，并有利于节约水资源。

工作原理：
       当下游管线由于各种原因发生破管大量泄漏时，由于正常送水时的流速值一般由流速感测器的弹簧机构初步设定，此时管中的流速在经过设立于列管上的流速感测器的测流感应板的液力将大大超过正常液力，这时流速感测杆带动流速感测器的执行机构，切换油路系统（详见附图2），使油路切换成主阀关闭回路。主阀阀瓣在重锤作用下，按油缸的快慢行程设定分快慢两段进行关闭，以迅速切断上游水源，同时避免水锤的产生。当主阀完全关闭后，若欲重新开启时，可以人工操作位于阀侧的手动液压泵或携带式电动油泵，使之完全开启。
